清華大學通州校區D4千人報告廳2025-05-14 15:16來源:清華同衡規劃播報 綠色建筑研習社

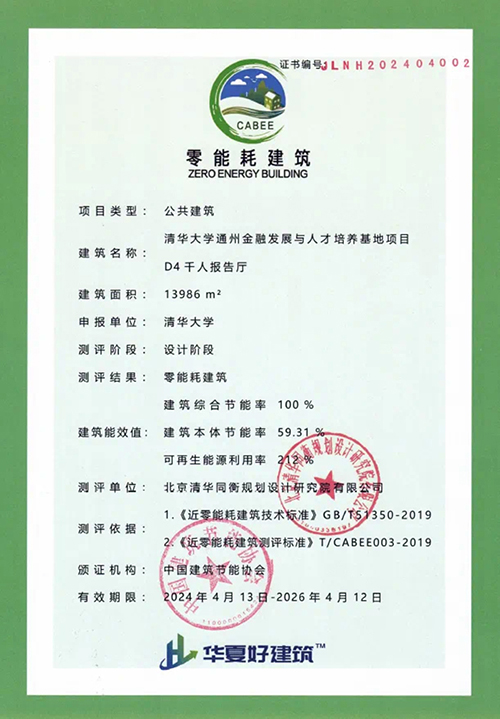

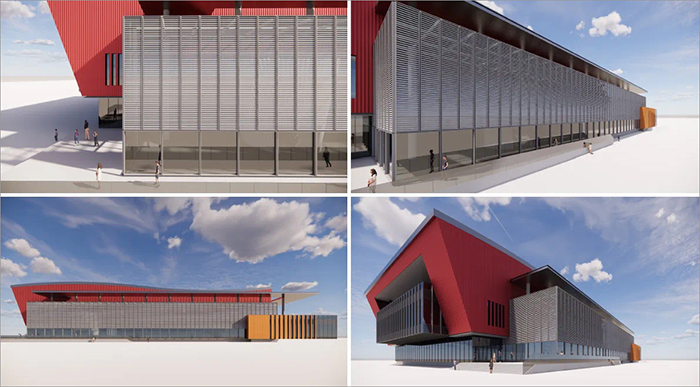

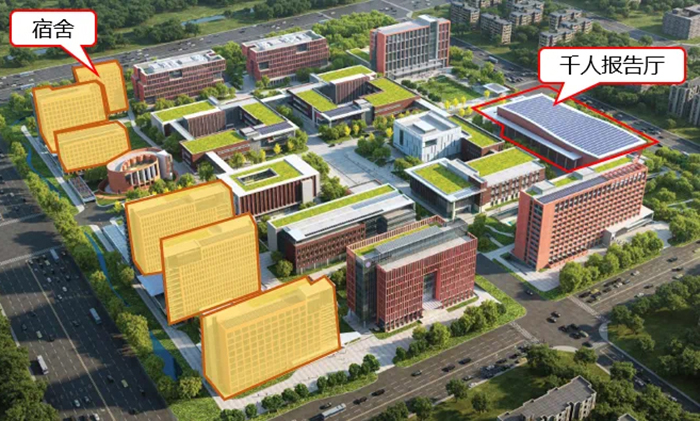

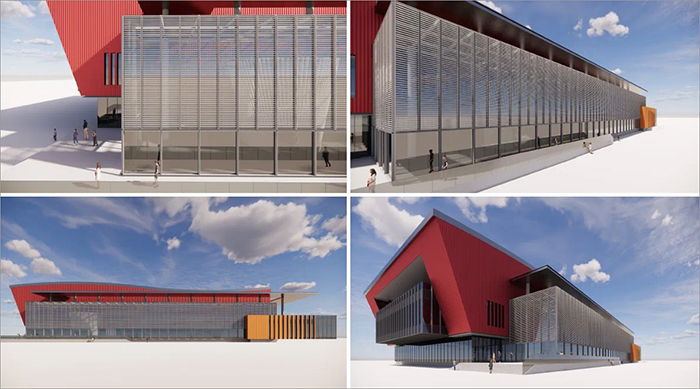

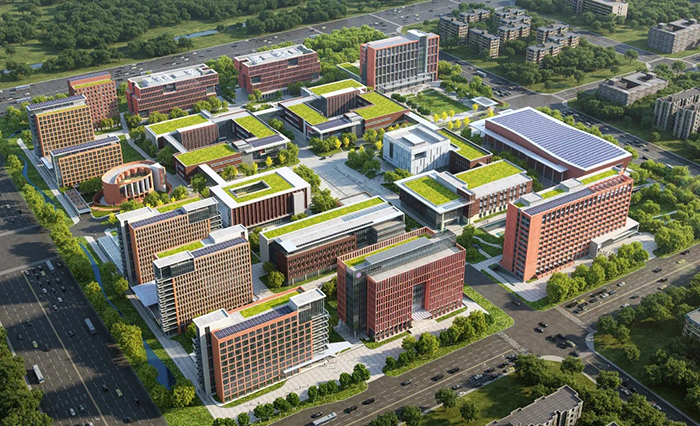

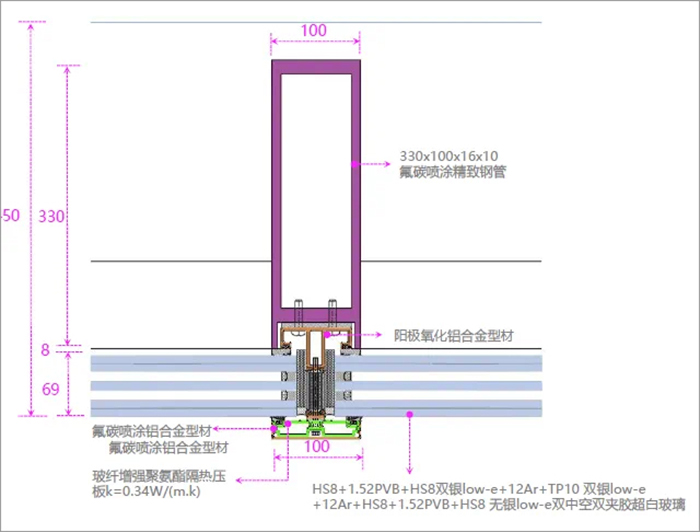

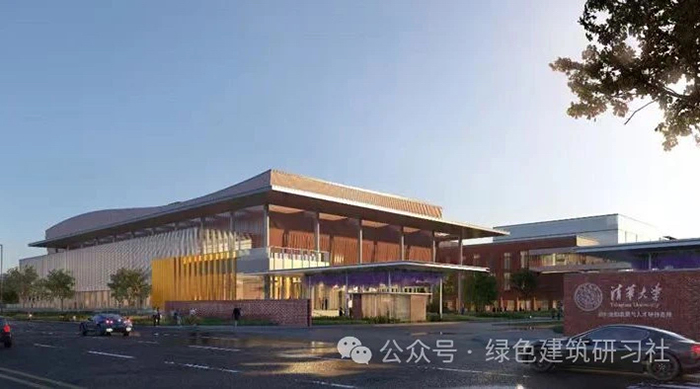

![]() 清華大學通州校區,即清華大學通州金融發展與人才培養基地項目,是北京城市副中心重點建設項目,也是清華大學推進“雙一流”建設的重要支撐性項目。項目位于通州區宋莊鎮,總用地面積22.65公頃,總建筑規模約46.7萬平方米,預計總投資64.4億元。 校區致力于實現整體低碳校園的目標,所有建筑達到國家綠色建筑三星級標準,六棟學生宿舍達到近零能耗建筑,千人報告廳達到零能耗建筑。為實現這些目標,遵循“被動優先、主動優化、可再生能源利用、同時兼顧全生命周期成本效益”的原則,制定了全面且系統的低碳技術措施。 項目規劃布局合理,整個校園采用開放式的布局。在校園內部,西側生活區的建筑南北向布局,保證了學員宿舍有良好的朝向和采光,符合北方的氣候特點,同時兩處生活區有各自獨立的綠化院落和較短的后勤流線,為管理和后期運維提供了便利。 D4千人報告廳|零能耗建筑 千人報告廳采取高性能?chē)o(hù)系統、可調節外遮陽、高效冷熱源和機電系統、太陽能光伏系統、能耗監測系統。應用了包含高性能外窗及幕墻、高效外墻及屋頂、防水隔透汽膜材料、斷熱橋構件、電動外遮陽、節水節電設施、光伏發電等多個專項技術。 千人報告廳單體效果圖 千人報告廳體形系數為0.12,通過建筑布局優化,合理地確定幕墻開口部分的面積與位置、門窗開啟方式,形成良好的室內自然通風。項目設置透明外窗和幕墻,有效改善主要功能房間的天然采光效果。通過充分利用自然采光,減少室內燈具開啟時間,在滿足室內照明要求的前提下,降低照明能耗。 千人報告廳一層/二層自然采光模擬結果 高效圍護結構設計 千人報告廳的外墻采用270mm巖棉保溫;屋面采用250mm玻璃棉/巖棉保溫;玻璃幕墻采用HS8+1.52PVB+HS8(雙銀Iow-e)+12Ar+TP10(單銀Iow-e)+12Ar+HS8+1.52PVB+HS8雙中空雙夾膠超白玻璃,K值小于1.0W/m2·k,氣密性4級。 千人報告廳玻璃幕墻系統 遮陽設計 千人報告廳東立面設置可調節百葉外遮陽,南立面和西立面采用建筑構件遮陽。東立面夏季百葉豎向關閉時,基本可以遮擋太陽輻射,減少夏季空調負荷。 東立面可調節百葉外遮陽(開啟狀態) 東立面可調節百葉外遮陽(關閉狀態) 氣密性及無熱橋設計 采用嚴格的斷熱橋措施。外墻、屋面保溫,女兒墻保溫連續,女兒墻等凸出屋面的部分、穿墻管道管線的洞口設置25~50mm保溫填充,采用斷熱橋錨栓,主次龍骨之間、其他固定支架等均設置隔熱墊塊等斷熱橋措施。 采用嚴格的氣密性做法及施工措施,使氣密層包圍整個被動區域,確保建筑氣密性達到N50≤0.6。主要?dú)饷懿牧习ù笥?5mm的抹灰層、氣密薄膜等。砌塊外墻進行15mm的抹灰形成氣密層;對穿越屋面、外墻的管道、管線洞口室內粘貼防水隔汽膜,室外粘貼防水透氣膜;并對于電管線盒區域采取可靠密封措施。 供暖供冷系統 千人報告廳冷熱源由能源中心提供,能源中心設置在校區東北地塊內。冷源由變頻螺桿式冷水機組提供,熱源由螺桿式地源熱泵機組提供,均達到一級能效。 高效新風熱回收系統 千人報告廳采用全空氣機組,前端新風入口處設置全熱回收機組,在冬夏季回收其冷熱量,全熱回收效率不小于70%;風機效率不小于80%;空調機組根據室內負荷變化進行變頻控制。 可再生能源應用 千人報告廳利用屋面設置太陽能光伏板,鋪設面積約3744m2,裝機容量560 KWp。 屋面光伏板布置效果圖 實施效果 千人報告廳建筑綜合節能率達100%,建筑本體節能率達59.31%,可再生能源利用率達212%。經測算,千人報告廳通過設置屋面光伏發電系統實現自給自足,年CO2減排量約246噸,節能降碳效果顯著。 項目室內環境參數、能耗指標、氣密性指標、關鍵部品性能指標符合《北京市超低能耗示范項目技術導則》(京建發[2018]183號)要求,滿足《近零能耗建筑技術標準》GB/T51350-2019和《近零能耗建筑測評標準》T/CABEE003-2019的要求,可達到設計階段零能耗建筑的效果。 千人報告廳于2024年4月13日獲得零能耗建筑的設計階段認證證書。 千人報告廳零能耗建筑設計階段證書
|
