清華大學通州校區A1A2A3金融學院學生宿舍、C1C2C3繼續教育學院學員宿舍

2025-05-14 15:05來源:清華同衡規劃播報  綠色建筑研習社
文章附圖



清華大學通州校區,即清華大學通州金融發展與人才培養基地項目,是北京城市副中心重點建設項目,也是清華大學推進“雙一流”建設的重要支撐性項目。項目位于通州區宋莊鎮,總用地面積22.65公,建筑規模約46.7萬平方米,預計總投資64.4億元。


校區致力于實現整體低碳校園的目標,所有建筑達到國家綠色建筑三星級標準,六棟學生宿舍達到近零能耗建筑,千人報告廳達到零能耗建筑。為實現這些目標,遵循“被動優先、主動優化、可再生能源利用、同時兼顧全生命周期成本效益”的原則,制定了全面且系統的低碳技術措施。



六棟學生宿舍|近零能耗建筑


六棟學生宿舍分別為:A1A2A3金融學院學生宿舍、C1C2C3繼續教育學院學員宿舍,項目采取高效保溫圍護結構、高效冷熱源設備、可調節外遮陽、新風熱回收、無熱橋設計、氣密性設計、光伏發電系統等主要技術措施。

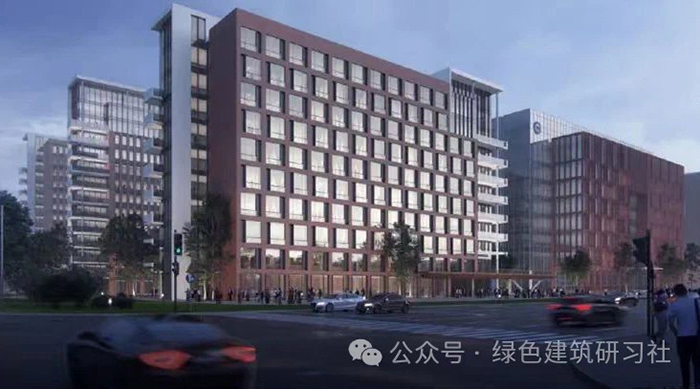

清華大學通州校區近零能耗學生宿舍1.jpgA1A2A3金融學院學生宿舍效果圖

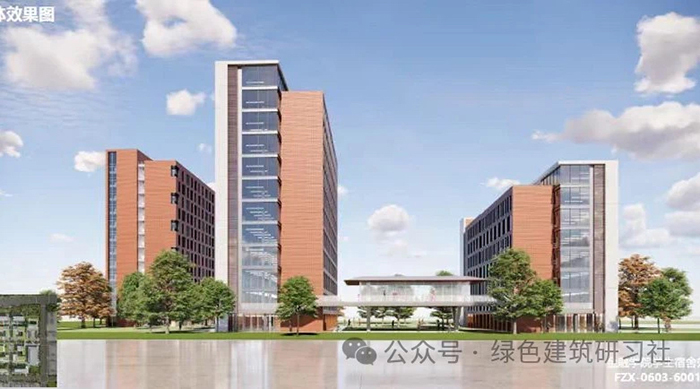

C1C2C3繼續教育學院學員宿舍效果圖

宿舍外表系數均控制在1.0以下,北京屬于寒冷地區,外窗作為整個建筑的薄弱環節,對建筑冷熱負荷影響很大,合理的窗墻比是減少建筑能耗的有效措施。本項目南向窗墻比控制在0.5以下,東、西向窗墻比控制在0.45以下。

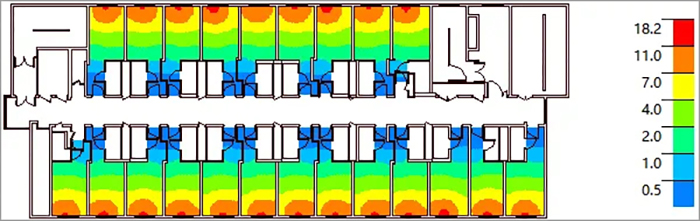

學生宿舍自然采光模擬結果


高效圍護結構設計


學生宿舍的外墻采用50mm真空絕熱板保溫,真空絕熱板導熱系數≤0.008W/(m·K);屋面采用200mm擠塑聚苯板保溫;玻璃幕墻采用三玻兩腔雙中空鋼化Low-e玻璃(暖邊),K值小于1.0W/m2·k,氣密性8級、水密性6級。



學生宿舍陶磚墻


遮陽設計


學生宿舍南立面采用可調節卷簾外遮陽,東西立面采用中置遮陽。

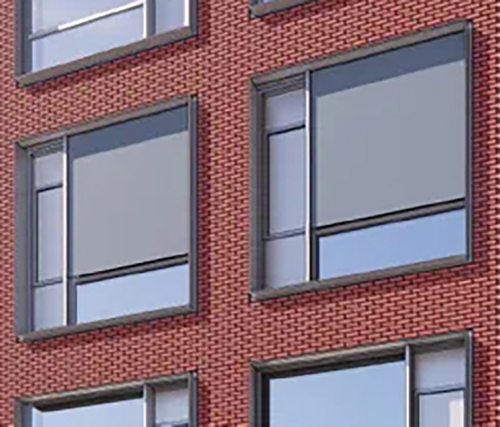

學生宿舍南立面可調節卷簾外遮陽

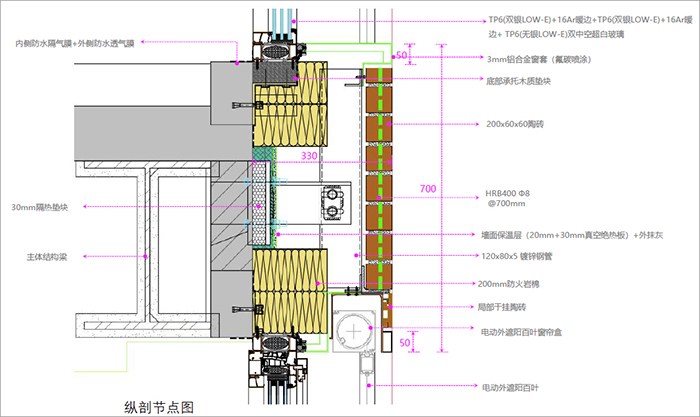

氣密性及無熱橋設計


采用嚴格的斷熱橋措施。外墻、屋面保溫,女兒墻保溫連續,女兒墻等凸出屋面的部分、穿墻管道管線的洞口設置25~50mm保溫填充,采用斷熱橋錨栓,主次龍骨之間、其他固定支架等均設置隔熱墊塊等斷熱橋措施。


采用嚴格的氣密性做法及施工措施,使氣密層包圍整個被動區域,確保建筑氣密性達到N50≤0.6。主要?dú)饷懿牧习ù笥?5mm的抹灰層、氣密薄膜等。砌塊外墻進行15mm的抹灰形成氣密層;對穿越屋面、外墻的管道、管線洞口室內粘貼防水隔汽膜,室外粘貼防水透氣膜;并對于電管線盒區域采取可靠密封措施。


供暖供冷系統


學生宿舍夏季采用高效多聯機空調系統供冷。冬季采用能源中心的地源熱泵系統作為采暖熱源,末端為散熱器。


高效新風熱回收系統


學生宿舍采用帶全熱回收功能的分散式新風換氣機,全熱回收效率不小于70%;空氣凈化裝置對大于等于0.5μm細顆粒物的一次通過計數效率≥80%。


可再生能源應用


學生宿舍屋面不少于40%投影面積設置太陽能光伏板。


實施效果


經軟件模擬計算,學生宿舍建筑綜合節能率大于65.83%,建筑本體節能率大于46.93%,可再生能源利用率大于60%。經測算,學生宿舍年CO2減排量約352噸。

項目室內環境參數、能耗指標、氣密性指標、關鍵部品性能指標符合《超低能耗居住建筑設計標準》DB11/T1665-2019的要求,滿足《近零能耗建筑技術標準》GB/T51350-2019和《近零能耗建筑測評標準》T/CABEE003-2019的要求,可達到設計階段近零能耗建筑的效果。


學生宿舍于2024年4月13日獲近零能耗建筑設計階段認證證書。

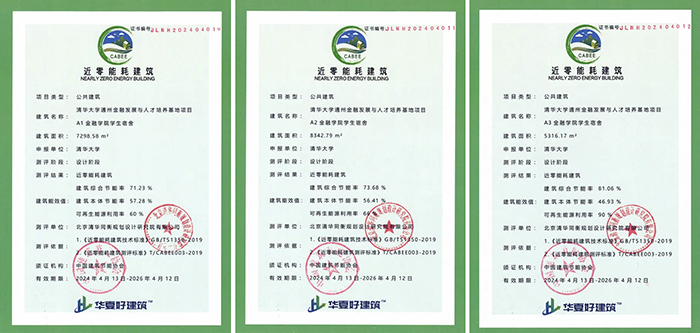

A1A2A3金融學院學生宿舍
近零能耗建筑設計階段證書

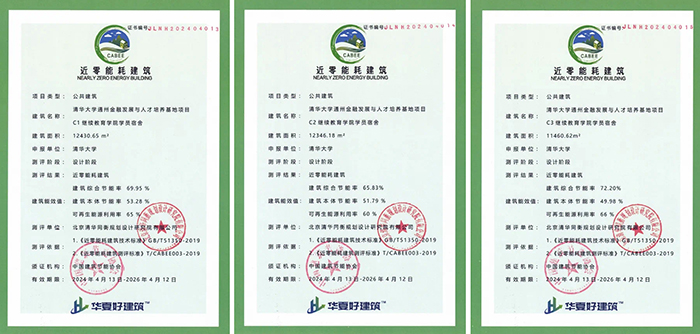

C1C2C3繼續教育學院學員宿舍

近零能耗建筑設計階段證書
